Membuat Jaringan Web Server dan Mail sever

September 02, 2016

Membuat Jaringan Web Server dan Mail sever

A.Configurasi Web server dan Mail Server .

perangkat yang digunakan yaitu :

1 server
2 switch
1 router
2 could pt-empty
1 dsl modem pt
1 coaxial splitter
1 cable modem pt
1 AP
6 komputer( 3 Untuk Client Wireless dan 3 untuk Client Wirelen)
Langkah- Langkahnya:

1. Masukan perangkat yang diperlukan membangun jaringan. Seperti pada gambar:

2.Kemudian hubungkan jaringan tersebut dengan kabel yang sesuai.

3.Saat menghubungkan jaringan dari router ke could ada port pada router yang di tambah yaitu AM (Analog Modem) dan FE (FastEthernet).

- Klik 2x pada router

- Matikan dulu powernya

- Lalu tambahkan NM-1FE2W dan WIC-1AM

- Nyalakan lagi powernya

seperti gambar berikut:

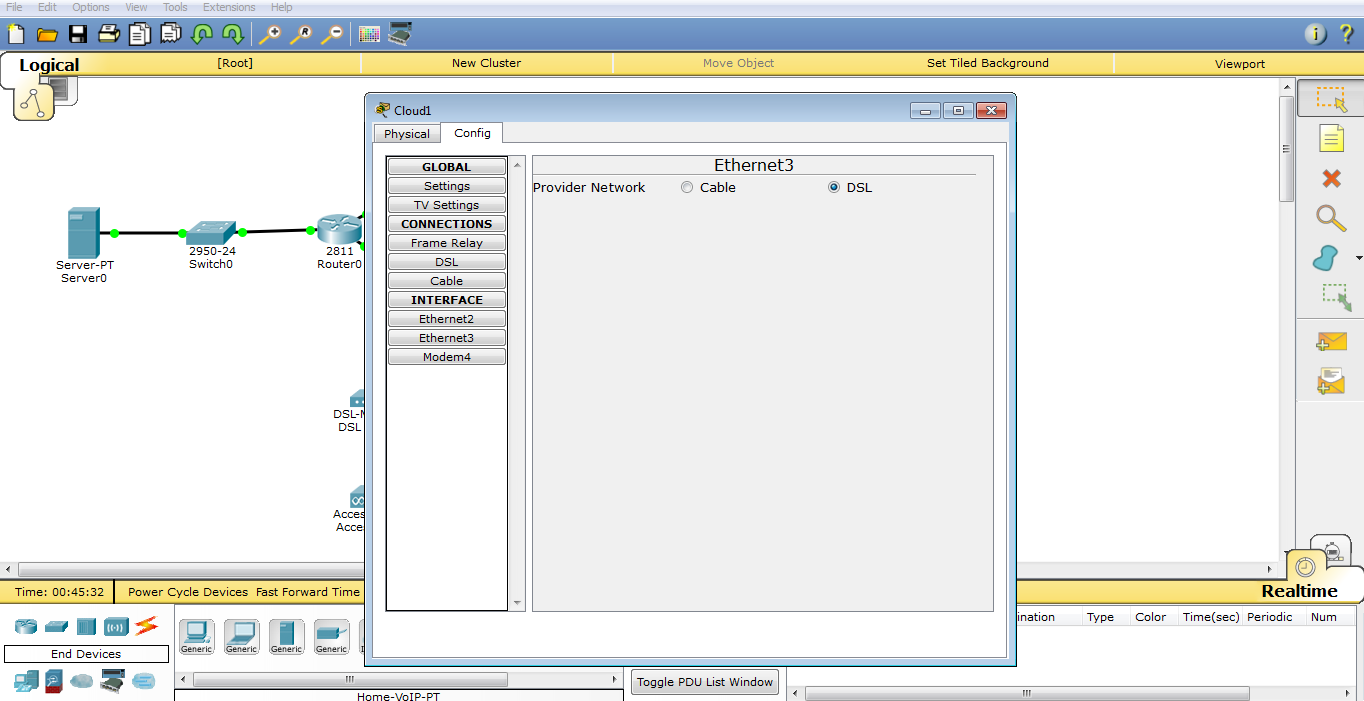

kemudian dalam could tambah port. Seperti gambar berikut:

4.Kemudian beri alamat pada setiap perangkat dengan ketentuan tertentu pada server, router dan pada pc seperti gambar berikut:

Kemudian ketikan Sintak berikut dalam CLI router:

enable

configure terminal

interface fa 0/0

no shutdown

ip address 192.33.33.254 255.255.255.0

exit

interface fa0/1

no shutdown

ip address 192.33.34.254 255.255.255.0

ip dhcp pool a

default-router 192.33.34.254

network 192.33.34.254 255.255.255.0

write

exit

interface fa1/0

no shutdown

ip address 192.33.35.254 255.255.255.0

no shutdown

ip dhcp pool a

default-router 192.33.35.254

network 192.33.35.254 255.255.255.0

end

write

exit

5.Setelah itu klik could kemudian setting DSL seperti pada gambar berikut:

6.Kemudian lakukan juga settingan pada could yang ke-2 yang terhubung dengan jaringan wirelen.Sepertigambar berikut.

7.Kemudian DHCP kan semua Client.
8. Setelah semua terkoneksi maka lakukan pengkonfigurasian DNS, Webserver dan Email dengan cara seperti gambar berikut ini:
