BAB 1 MEMPERSIAPKAN PERBAIKAN KONEKTIFITAS JARINGAN PADA PC YANG BERMASALAH
Untuk
melakukan perbaikan konektifitas jaringan pada komputer client yang
berma.salah harus mengetahui peralatan-peralatan yang akan digunakan dan
dalam jaringan tersebut.Hal ini dilakukan agar dalam proses perbaikan
tidak menggunakan sistem trial and error yang berarti haya coba-coba.
1.)Persiapan dan perbaikan konektifitas pada jaringan dengan topologi BUS.
Pengertian topologi BUS
Merupakan
topologi fisik yang menggunakan kabel Coaxial dengan menggunakan
T-Connector dengan terminator 50 ohm pada ujung jaringan. Topologi bus
menggunakan satu kabel yang kedua ujungnya ditutup serta sepanjang kabel
terdapat node-node.
- Karakteristik topologi BUS
- merupakan satu kabel yang kedua ujungnya ditutup dimana sepanjang kabel terdapat node-node.
- Paling prevevalent karena sederhana dalam instalasi
- Signal merewati 2 arah dengan satu kabel kemungkinan terjaditabrakan data atau tercampurnya data.
- Permasalahan terbesar jika terjadi putus atau longgar pada salah satu konektor maka seluruh jaringan akan berhenti.
- Topologi Bus adalah jalur transmisi dimana signal diterima dan dikirim pada setiap perangkat yang tersambung pada satu kabel,signal hanya akan ditangkap oleh alat yang dituju, sedangkan alat lainnya yang bukan tujuan akan mengabaikan signal tersebut(hanya akan dilewati signal).
Peralatan
dan bahan yang dibutuhkan untuk membuat dan memperbaiki jaringan dengan
topologi BUS:
a) Kartu Jaringan (Network Interface Card)
Sebuah
kartu jarinagn yang terpasang pada slot ekspansi pada sebuah
motherboard komputer server maupun workstation (client) sehingga
komputer dapat dihubungkan kedalam sistem jaringan.
b) Kabel dan konektor
Kabel yang digunakan untuk jaringan dengan topologi Bus adalah menggunakan kabel coaxial.Karena menyediakan
perlindungan cukup baik dari cross talk ( disebabkan medan listrik dan
fase signal) dan electical inteference (berasal dari petir, motor dan
sistem radio) karena terdapat semacam pelindung logam/metal dalam kabel
tersebut.
Jenis kabel coaxial diantaranya thick coaxial dan thin coaxial kecepatan transfer rate data maximum 10 mbps.
Konektor yang digunakan dalam jaringan Topologi Bus adalah dengan menggunakan konektor BNC. Konektor BNC ada 3 jenis yakni:
- Konektor BNC yaitu,Konektor BNC yang dipasangkan pada ujung-ujung kabel coaxial.
- TerminatorBNC yaitu,Konektor BNC dipasangkan pada ujung-ujung Jaringan dengan Topologi Bus yang memiliki nilai hambatan 50 ohm.
- TBNC yaitu,konektor yang dihubungkan ke kartu jaringan dan ke Konektor BNC ataupun ke terminator untuk ujung jaringan.
2.) Persiapan Perbaikan konektifitas pada Jaringan dengan topologi Star

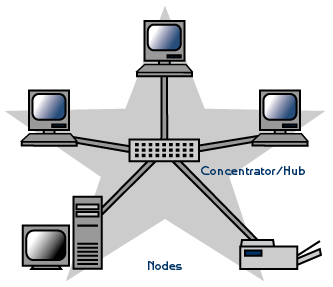

Pengertian topologi STAR
Topologi
Star adalah topologi setiap node akan menuju node pusat sebagai
konselor. Aliran data akan menuju node pusat baru menuju ke node tujuan.
Topologi
ini banyak digunakan di berbagai tempat karena memudahkan untuk
menambah, megurangi dan mendeteksi kerusakan jaringan yang ada.
- Karateristik topologi Star adalah:
- Setiap node berkomunikasi langsung dengan central node, traffic data mengalir dari node ke central node dan kembali lagi.
- Mudah dikembangkan.
- Keunggulan jika terjadi kerusakan pada salah satu node maka hanya pada node tersebut yang terganggu tanpa mengganggu jaringan lain.
- Dapat digunakan kabel lower karena hanya menghandle satu traffic node dan biasanya menggunakan kabel UTP.
Peralatan dan bahan yang dibutuhkan untuk membuat dan memperbaiki jaringan dengan
topologi STAR:
a.) Kartu Jaringan (Network Interface Card).
b.) Kabel dan Konektor
Kabel yang digunakan dalam Jaringan dengan topologi star adalah UTP.Karena kabel UTP merupakan
sepasang kabel yang dililit satu sama lain dengan tujuan mengurangi
interferensi listrik yang terdapat dari dua, empat atau lebih pasang kabel.UTP dapat mempunyai transfer rate 10 mbps sampai dengan 100 mbps tetapi mempunyai jarak pendek yaitu maximum 100m.
