TUTORIAL MEMBUAT JARINGAN WAN

TUTORIAL MEMBUAT JARINGAN WAN

Jaringan OSPF, DIALUP, VLAN dan 4G

1.    Siapkan perangkat yang akan digunakan untuk membuat jaringan WAN,diantaranya:

·           4 Router-PT-Empty (untuk jaringan OSPF)

·           1 Router-PT-Empty (untuk  membuat DIALUP)

·           2 PC Client

·           2 PC Modem

·           2 Switch untukpenghubung client

·           1 Switch untuk dibuat VLAN

·           1 Server ( untuk membuat Web, mail server, dan DNS Server)

·           Could-PT-Empty

·           1 CO

·           1 Cell-Tower

2.    Hubungkan semua perangkat yang  telah di sediakan,yaitu:

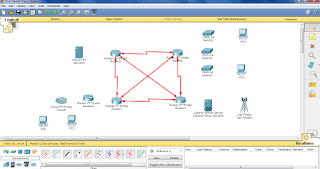

·           4 Router-PT-Empty (untuk jaringan OSPF) sebelum di hubungkan diberi 2 Port serial (S) 1 Port CGE dan 1Port FGE terlebih dahulu kemudian hubungkan ke-4nya dengan kabel DTE dan kabel Fiber.Seperti gambar berikut :

·           1 Router-PT-Empty (untuk  membuat DIALUP) ) sebelum di hubungkan diberi 2 Port  phone dan 1 Port CGE  terlebih dahulu kemudian hubungkan dengan kabel Phone pada Could  dan kabel fast Ethernet pada Router OSPF .Seperti gambar berikut :

·           Could-PT-Empty sebelum di hubungkan diberi  4 Port Phone.Seperti gambar berikut :

·           2 PC Client di hubungkan dengan menggunakan fast Ethernet pada switch .

·           2 PC mode dihubungkan dengan kabel phone pada Colud.

·           2 Switch untuk penghubung client dihubungkan keduanya pada 1 Switch untuk dibuat VLAN dengan kabel crossover.

·           1 Server ( untuk membuat Web, mail server, dan DNS Server). Di hubungkan pada router dengan kabel Crossover.

·           1 CO di hubungkan denga kabel Crossover.

·           1 Cell-Tower dihubungkan pada CO dengan coaxial.

3.    Setelah semuanya terhubung seperti gambar lakukan pengkonfigurasian pada setiap Router.

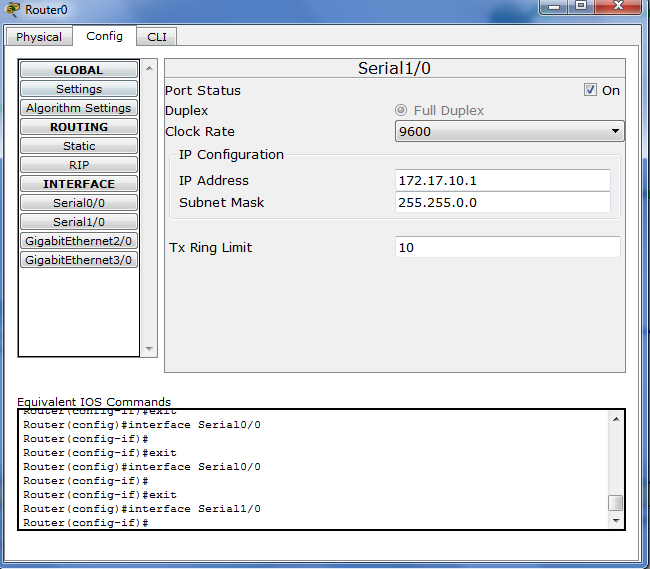

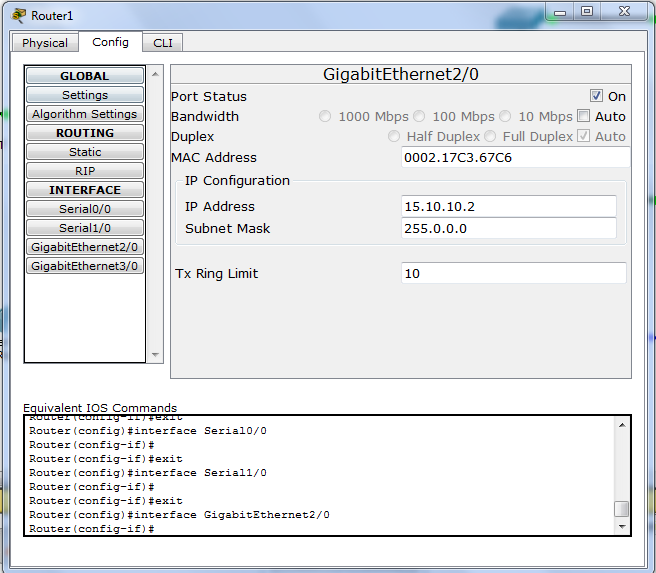

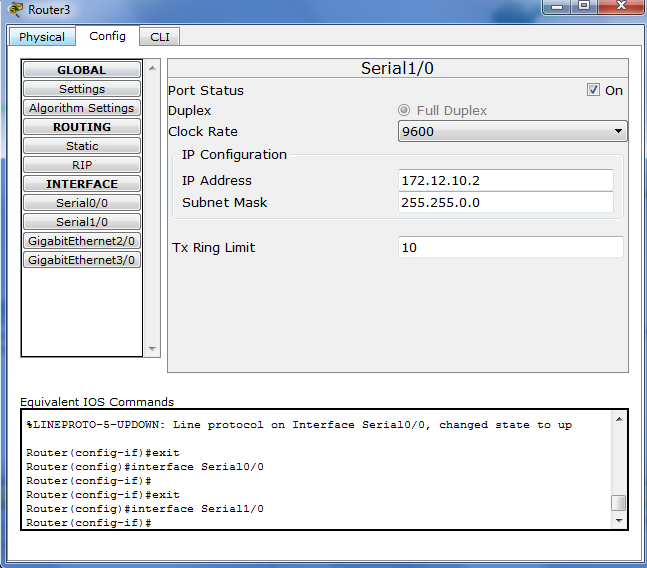

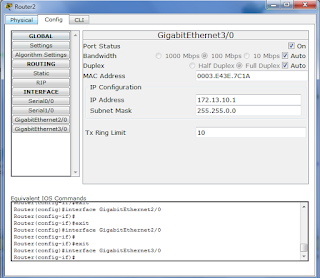

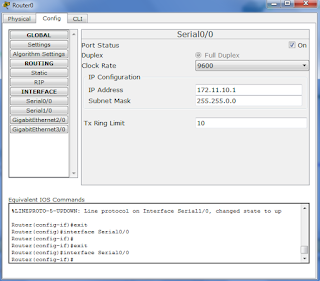

·           Untuk  jaringan OSPF.Setelah semua terhubung lakukan pengalamatan dan RIP seperti gambar:

          Catt: Untuk subnetmask di ganti menjadi kelas C.

Untuk jaringan VLAN .Lakukan konfigurasi pada Router dan switch dengan sintak berikut ini:

Set IP Router ==

R1#conf t

R1(config)#int gig3/0

R1(config-if)#ip add 172.13.10.1

R1(config-if)#no shut

== Membuat Vlan 101 ==

R1(config)#int gig3/0.101

R1(config-subif)#encapsulation dot1Q 101

R1(config-subif)#ip address 172.0.10.1 255.255.255.0

R1(config-subif)#desc nur

R1(config-subif)#no shut

R1(config-subif)#exit

== Membuat Vlan 102 ==

R1(config)#int f0/0.102

R1(config-subif)#encapsulation dot1Q 102

R1(config-subif)#ip address 192.168.1.1 255.255.255.0

R1(config-subif)#desc laila

R1(config-subif)#no shut

R1(config-subif)#exit

Konfigurasi Switch

== Set ip Trunk dan Default gateway ==

Switch#conf t

Switch(config)#int vlan 1

Switch(config-if)#ip add 172.13.10.2 255.255.255.0

Switch(config-if)#no shut

Switch(config-if)#desc TRUNK

Switch(config-if)#exit

Switch(config)#ip default-gateway 172.13.10.2 255.255.255.0

== Vlan Id ==

Switch#vlan database

Switch(vlan)#vlan 101 name nur

Switch(vlan)#vlan 102 name laila

== Set Vlan ==

Switch(config)#int f1/0

Switch(config-if)#switchport mode trunk

Switch(config-if)#exit

Switch#conf t

Switch(config)#int f1/1

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 101

Switch(config-if)#exit

Switch(config)#

Switch(config)#int f1/2

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 102

Switch(config-if)#exit

Switch(config)#exit

Switch#

Ping Switch ke Router

Switch#ping 10.1.1.1 rep 50

Setelah di VLAN berikan IP pada PC Client dengan cara static dan masukan ip VLAN pada router OSPF,seperti gambar berikut:

·           Untuk jaringan Dialup. Lakukan Konfigurasi pada Router dengan sintak berikut ini:

seperti gambar :

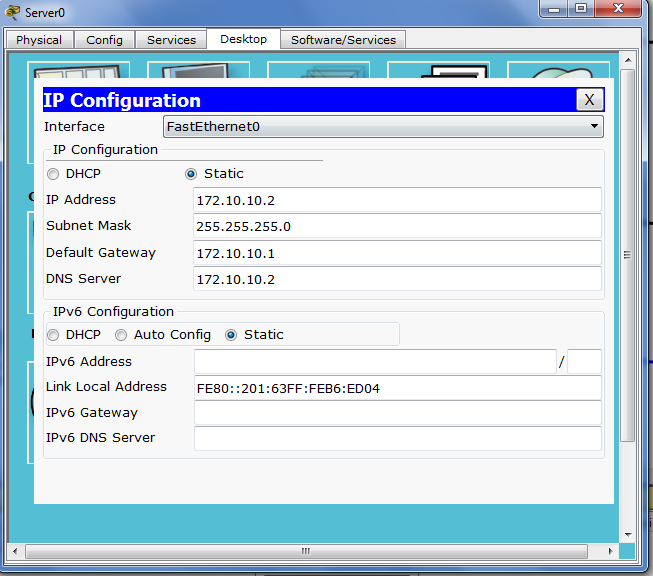

4.    Setelah semua terkoneksi maka lakukan pengalamatan pembuatan Web, mail server, dan DNS Server, seperti gambar berikut:

5.    Jika semua telah selesai, cek Web, mail server, dan DNS Server pada PC Client. Untuk mail server buatlah e-mail terlebih dahulu pada PC Client.
