MEMBANGUN JARINGAN DENGAN BERBASIS WAN
Jaringan vlan dengan ketentuan:
1. 5 Laptop 5 PC dan Accesspoint.
2. 2 kelas IP.
3. 1 Switch(dibuat VLAN).
4. DHCP(dapat ditambahkan server untuk DHCP).
5. Tambahkan Router sebagai Gateway untuk kedua jaringan.
Langkah-langkah dalam pembuatannya:
1.Buka Ciscio paket tracer kemudian masukan perangkat jaringan dan PC atau laptop sesuai dengan ketentuan.
2. Hubungkan perangkat jaringan dengan PC dan laptop yang telah disediakan.
3.Setelah semua terhubung tambahkan 2server untuk melakukan DHCP.
4.Lakukan pengalamatan semua client dengan DHCP.
5.Karena menggunakan 2 kelas maka bedakan IP sever 1 dengan server 2, misal server 1 kelas C maka alamatnya 192.168.1.1 dan alamat IP server 2 adalah kelas B maka alamatnya 172.16.10.1 dengan gate way kelas C 192.168.1.254 dan kelas B 172.16.10.254.
6.Karena hanya menggunakan 1switch maka lakukan VLAN dengan menggunakan sintak berikut ini:
·
Switch>enable
·
Switch#vlan database
·
Switch(vlan)#vlan 100 name
lab_a
·
Switch(vlan)#vlan 200 name
lab_b
·
Switch(vlan)#exit
·
Switch#sh vlan

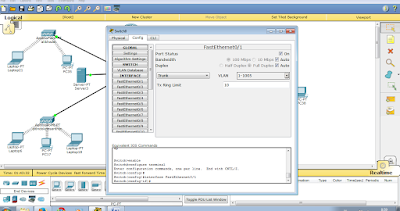

atau dengan menggunakan config, dangan cara berikut ini:

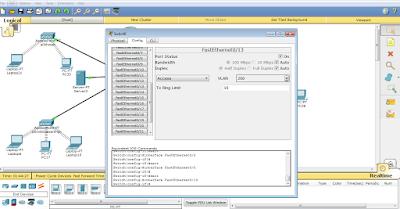

7.Setelah melakukan pembagian pad switch lakukan setting pada fast ethernetnya dengan mengetikan sintak sebagai berikut:
·
Switch>enable
·
Switch#configure terminal
·
Switch(config)#interface fa 0/1
·
Switch(config-if)#switchport
access vlan 100
·
Switch(config-if)#exit
·
Switch(config)#interface fa 0/2
·
Switch(config-if)#switchport
access vlan 100
·
Switch(config-if)#exit
·
Switch(config)#interface fa 0/3
·
Switch(config-if)#switchport
access vlan 100
·
Switch(config-if)#exit
·
Switch(config)#interface fa 0/4
·
Switch(config-if)#switchport
access vlan 100
·
Switch(config-if)#exit
·
Switch(config)#interface fa 0/5
·
Switch(config-if)#switchport
access vlan 100
·
Switch(config-if)#exit
Lakukan hal yang sama sampai pada port
0/10…untuk vlan 100…bagaimana dengan vlan 200…perhatikan dibawah ini:
·
Switch>enable
·
Switch#configure terminal
·
Switch(config)#interface fa
0/11
·
Switch(config-if)#switchport
access vlan 200
·
Switch(config-if)#exit
·
Switch(config)#interface fa
0/12
·
Switch(config-if)#switchport
access vlan 200
·
Switch(config-if)#exit
·
Switch(config)#interface fa
0/13
·
Switch(config-if)#switchport
access vlan 200
·
Switch(config-if)#exit
·
Switch(config)#interface fa
0/14
·
Switch(config-if)#switchport
access vlan 200
·
Switch(config-if)#exit
·
Switch(config)#interface fa
0/15
·
Switch(config-if)#switchport
access vlan 200
·
Switch(config-if)#exit
·
Switch(config)#exit
·
Switch#sh vlan

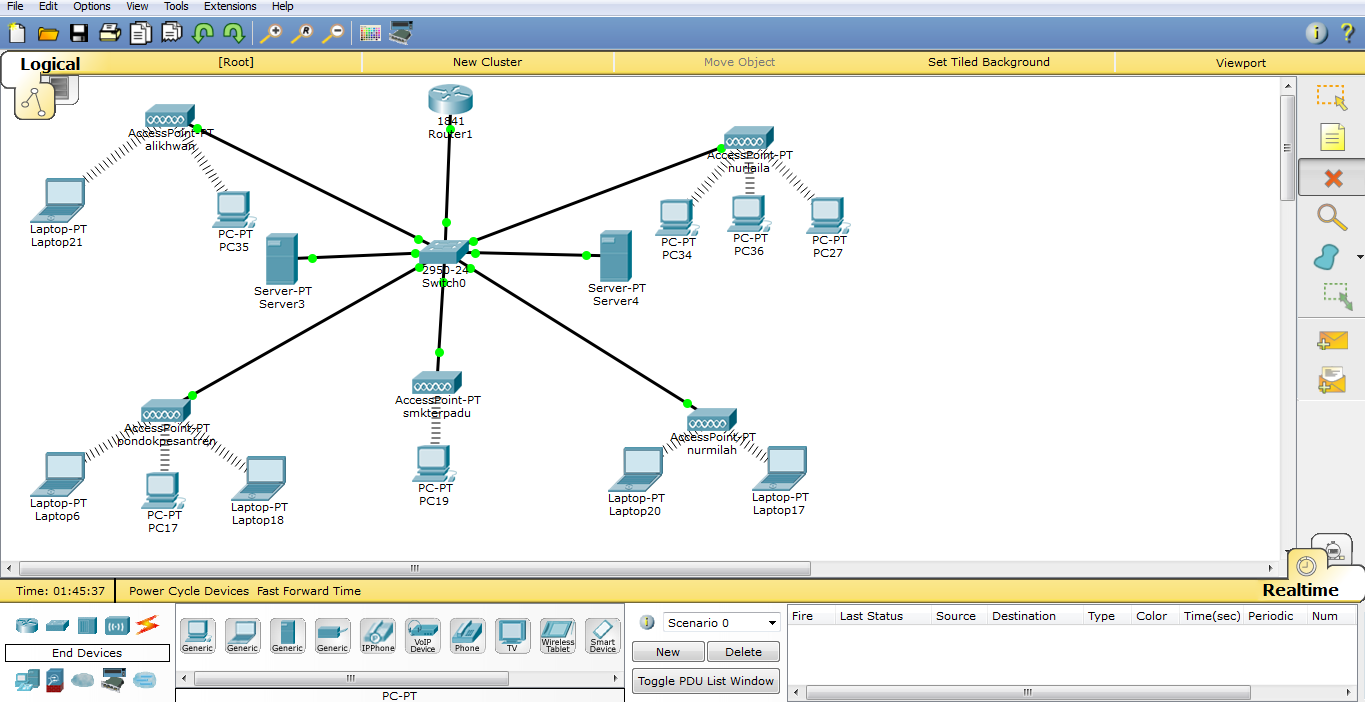

8. Setelah melakukan VLAN dan komputer dalam satu jaringan nya terkoneksi seperti pada gambar:
coba tambahkan 1 router agar 2 jaringan tersebut dapat terkoneksi lalu ketikan sintak berikut pada CLI router.
·
Router>enable
·
Router#configure terminal
·
Router(config)#interface fa
0/0.100
·
Router(config-subif)#encapsulation
dot1q 100
·
Router(config-subif)#ip address
172.16.10.254 255.255.0.0
·
Router(config-subif)#exit
Yang diatas itu untuk vlan 100…bagaimana
dengan vlan 200…perhatikan dibawah ini…
·
Router>enable
·
Router#configure terminal
·
Router(config)#interface fa
0/0.200
·
Router(config-subif)#encapsulation
dot1q 200
·
Router(config-subif)#ip address
192.168.1.254 255.255.255.0
·
Router(config-subif)#exit
·
Router(config)#interface fa 0/0
·
Router(config)#no shutdown
9. Setelah selesai coba test, apabila terkoneksi dengan cara kirim pesan dan ping maka pembuatan jaringan berhasil.
·
