TUTORIAL MEMBANGUN JARINGAN DALAM CISCO PACKET TRACER

A. JARINGAN 3 LAB DENGAN MEDIA KABEL DAN WIRELES

  1. Buka cisco packet tracer.
  2. Buat 3 jaringan yang berbeda masukan 5 PC pada setiap jaringan dan masukan juga perangkat yang digunakan dalam jaringan tersebut.
  3. Hubungkan jaringan yang menggunakan media kabel terlebih dahulu.
  4. Kemudian hubungkan jaringan yang menggunakan media wireless.

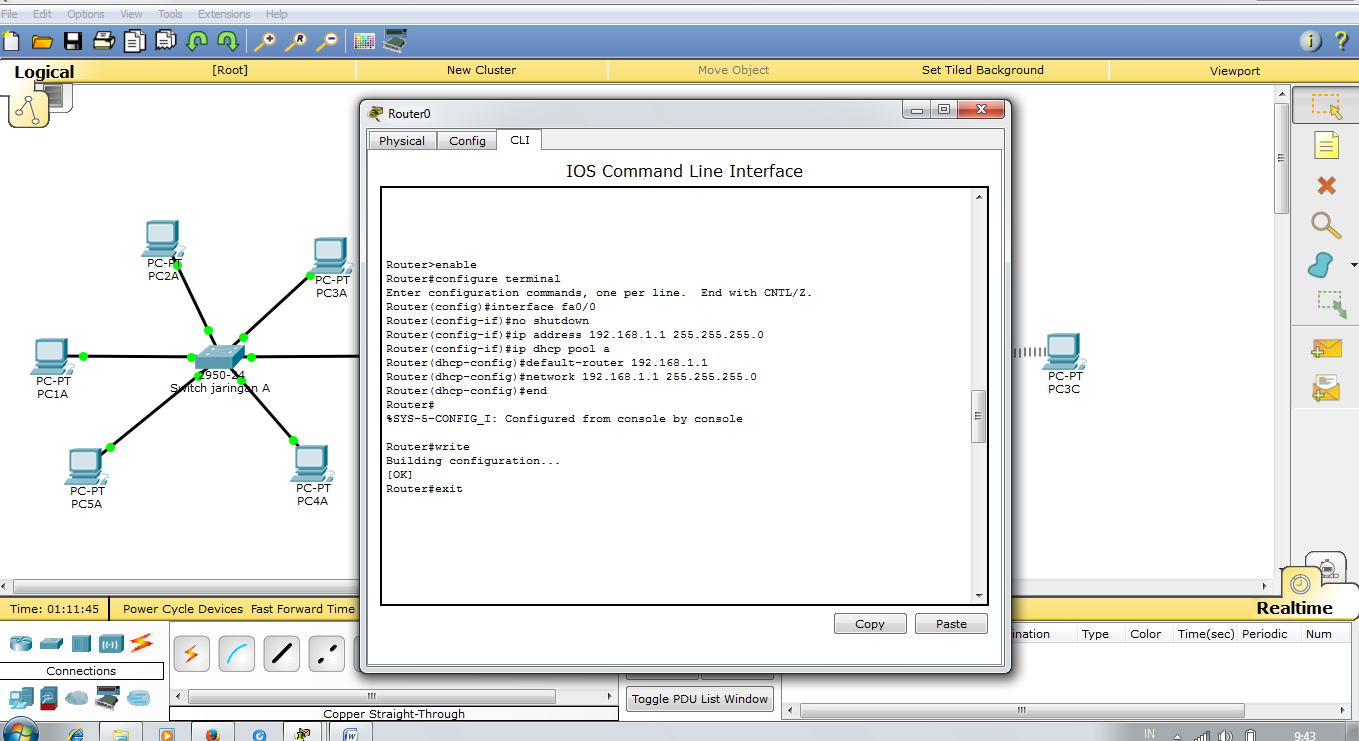

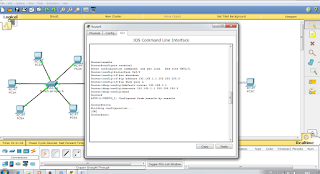

  5. Kemudian beri IP pada setiap PC yang ada. Agar lebih cepat bisa DHCP dari router.

  6. Setelah itu buka dekstop dan klik IP Address dan DHCP kan, maka kita akan lihat hasilnya.

  7. Kemudian lakukan pengecekan apakah sudah terhubung seluruhnya atau tidak lakukan dengan meng-ping pada alamat salah satu  PC yang terhubung dengan jaringan

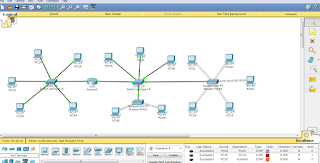

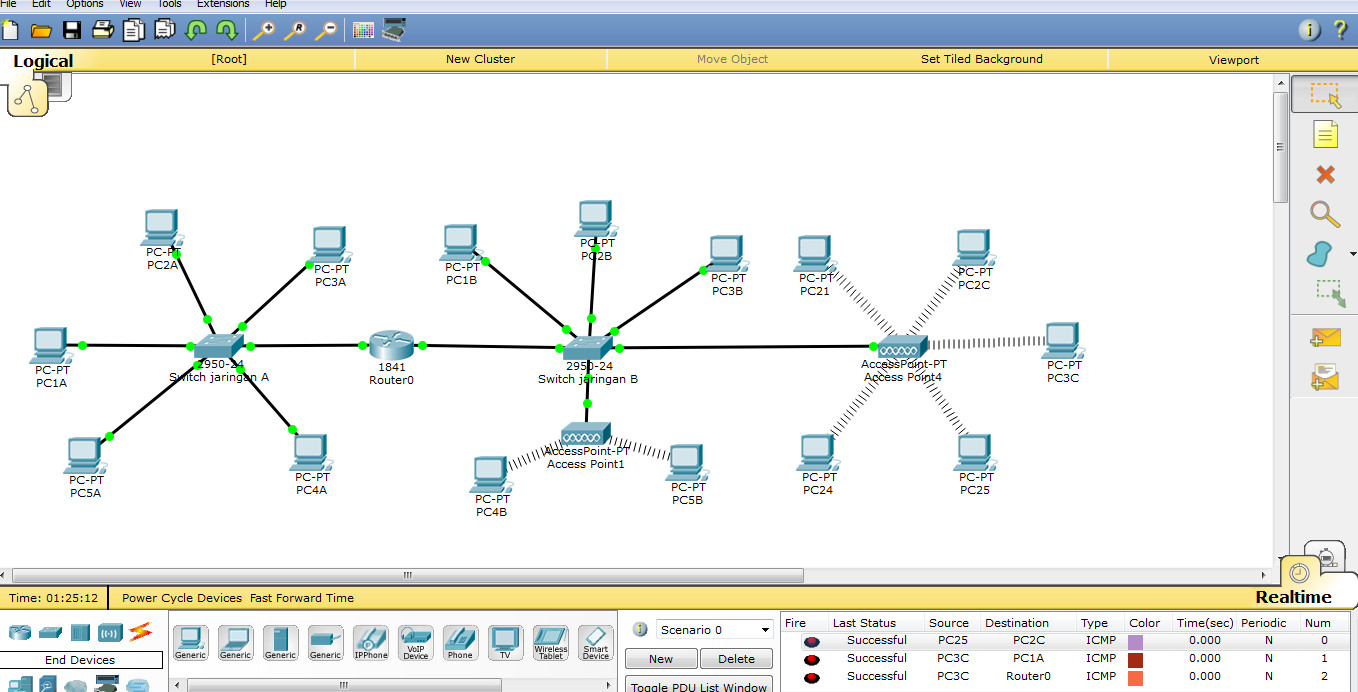

  8. Jika ada ungkapan “Reply From..”maka jaringan berarti terhubung. Dan hasil akhirnya seperti gambar berikut:
